产品名称:HY系列高效送风口001 |
产品详情:

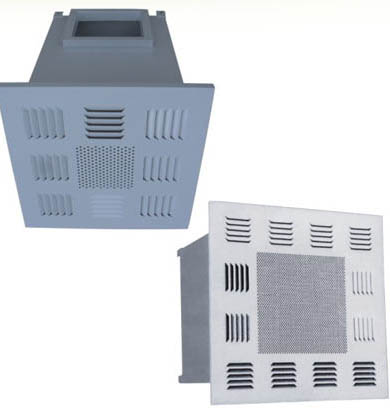

HY系列高效送风口 |
概述 |
|
HY系例高效送风口由钢制静压箱,优质高效空气过滤器和空气扩散板配套组装而成。静压箱用优质冷轧钢板表面烤漆或全不锈钢材质,扩散板表面静电喷塑或不锈钢材质,可配无隔板或有隔板高效过滤器。采用以下安装式紧密封、密封性能好、过滤器更换方便送封均匀、外形美观及运行成本低。 |
用途 |
适用于千级、万级、十万级空气净化系统的终端过滤送风装置。 |

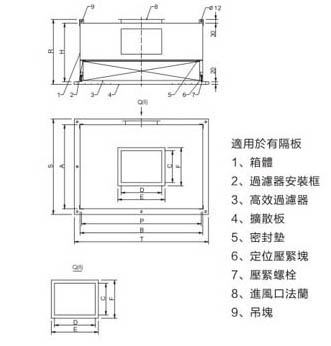

结构示意图 |
|
型号规格及技术参数 |
型 号 |
箱体安装尺寸(mm)(B×A×H) |
过滤器尺寸(mm) |
额定风量(m3/h) |
进风管尺寸D×C(mm) |
风管连接尺寸E×F(mm) |
箱体外形尺寸 T×S×R(mm) |
HY-320C/D |
370×370×390 |
320×320×69/220 |
400 |
200×200 |
250×250 |
465×465×440/530 |
HY-484C/D |
534×534×390 |
484×484×69/220 |
1000 |
320×200 |
370×250 |
629×629×440/530 |
HY-610C/D |
660×660×380 |
610×610×69/220 |
1000 |
320×250 |
370×300 |
755×755×430/570 |
HY-630C/D |
680×680×390 |
630×630×69/150 |
1500 |
320×250 |
370×300 |
755×755×440/570 |
HY-915C/D |
965×660×380 |
915×610×69/150 |
1500 |
400×250 |
450×300 |
1060×755×430/570 |
HY-968C/D |
1018×534×390 |
968×484×69/150 |
2000 |
500×200 |
550×250 |
1113×629×440/570 |
HY-1220C/D |
1250×660×380 |
1220×610×69/150 |
2000 |
500×250 |
550×300 |
1365×755×430/570 |
HY-1260C/D |
1310×680×390 |
1260×630×69/150 |
3000 |
500×250 |
650×300 |
1405×775×440/530 |
备 注 |
本公司接受客户规格型号压紧式密封高效送风口的订货 C侧接/D顶接 |
|
|
|
|
